Jacob Peake 這篇〈AI Chip Architectures〉把目前有大規模部署的 AI 晶片拆開比較: NVIDIA GPU、Google TPU、AMD GPU、Cerebras、AWS Trainium、Groq。內容很完整，但寫給硬體背景的讀者，一般軟體工程師讀起來門檻很高。

小編把它整理成入門版，只留下跟「LLM 推論和部署」有關的部分。讀完你應該能回答這幾個問題:

  • 為什麼 LLM 產生輸出的速度，常常卡在記憶體而不是算力?
  • 為什麼推論服務一定要做 batching? 為什麼大家都在做 FP8、FP4 量化?
  • 為什麼 Cerebras、Groq 可以每秒產生上千個 token，但價格比較貴?

先懂三個基本觀念

觀念 1: AI 運算幾乎都是矩陣乘法

Transformer 模型的每一層，主要就是拿輸入去乘上好幾個大型的權重矩陣，中間再穿插一些簡單運算 (例如 normalization、activation function)。原文提到，一個 transformer block 大約 99% 的運算量都是矩陣乘法。

矩陣乘法拆到最小，就是重複做「乘完再加」: c = c + a × b。所以 AI 晶片的設計目標很單純: 同時做越多次乘加越好。

觀念 2: 速度常常卡在「搬資料」，不是「算」

晶片的計算速度這些年進步很快，但從記憶體讀資料的速度進步慢很多，這個落差叫做「記憶體牆」(memory wall)。結果是運算單元常常閒著，在等資料送過來。

這件事在 LLM 推論特別明顯。LLM 回應一個請求分成兩個階段:

Prefill: 讀入 prompt
prompt 的所有 token 一次全部送進模型
權重讀進來一次，可以拿去跟上千個 token 相乘
→ 計算量大，算力是瓶頸
→ 稱為「算力受限」(compute-bound)
Decode: 一個一個產生輸出 token
每次只算一個 token，下一個要等這個算完
每產生一個 token，都要把全部權重和 KV Cache 從記憶體讀一遍
→ 讀了一大堆資料，只做一點點計算
→ 稱為「記憶體受限」(memory-bound)

用數字感受一下 (以下是小編的粗估): 一個 70B 參數的模型用 FP16 存，權重大約 140 GB。放在一顆 NVIDIA B200 上 (記憶體 192 GB、頻寬 8 TB/s)，光是把權重讀一遍就要約 17.5 毫秒，所以只服務一個使用者時，每秒最多大約 57 個 token。而且這還沒算讀 KV Cache 的時間。這個上限跟晶片算力多強無關，取決於記憶體頻寬。

NVIDIA 官方文件〈GPU Performance Background User’s Guide〉也有類似的例子: 在 V100 上，同一個全連接層，batch size 512 時每讀 1 byte 可以做 315 次運算 (算力受限)，batch size 1 時只能做 1 次 (記憶體受限)。

觀念 3: 推論優化的核心，就是「讀一次資料，做更多事」

理解觀念 2 之後，很多常見的推論優化技巧就說得通了:

  • Batching: 把很多使用者的 decode 合在一起算。權重讀一次，可以同時幫 64 個使用者各產生一個 token。這跟資料庫「一次批次查詢比 N 次單筆查詢有效率」是同樣的道理
  • Speculative decoding: 先快速猜出幾個 token，再讓大模型一次驗證，等於讀一次權重處理好幾個 token
  • 量化 (FP8、FP4): 權重從 16 bit 變成 8 bit 或 4 bit，要讀的資料量就減半或剩四分之一

不過原文也提醒一個限制: batching 只能讓大家共用「權重」這份資料，每個使用者的 KV Cache 還是要各自讀。所以上下文很長的時候，瓶頸會從讀權重變成讀 KV Cache。

再補幾個硬體名詞

HBM (晶片外的記憶體)
放在晶片旁邊的高頻寬記憶體。容量大 (幾十到幾百 GB)，GPU 和 TPU 的模型權重通常放這裡
SRAM (晶片內的記憶體)
直接做在晶片裡。速度比 HBM 快很多，但很佔晶片面積，所以容量小 (通常只有 MB 等級)
Scale-up
把幾顆到幾十顆晶片用專用高速線路綁在一起 (例如同一個機櫃)，讓它們幾乎可以當成一顆大晶片用
Scale-out
再用資料中心網路把很多個 scale-up 單位串起來。規模可以很大，但速度比 scale-up 慢一個數量級

Scale-up 和 scale-out 的差別，跟部署大模型直接相關: 一個模型如果大到要切給多顆晶片一起算 (例如 tensor parallelism)，這些晶片之間要頻繁交換資料，最好放在同一個 scale-up 單位裡。

六種 AI 晶片

1. NVIDIA GPU: 什麼都能跑的通用平行處理器

NVIDIA 的路線是做一顆「可以寫程式做任何平行運算」的晶片。同一顆 GPU 可以訓練模型、跑推論、算圖形、做科學模擬。

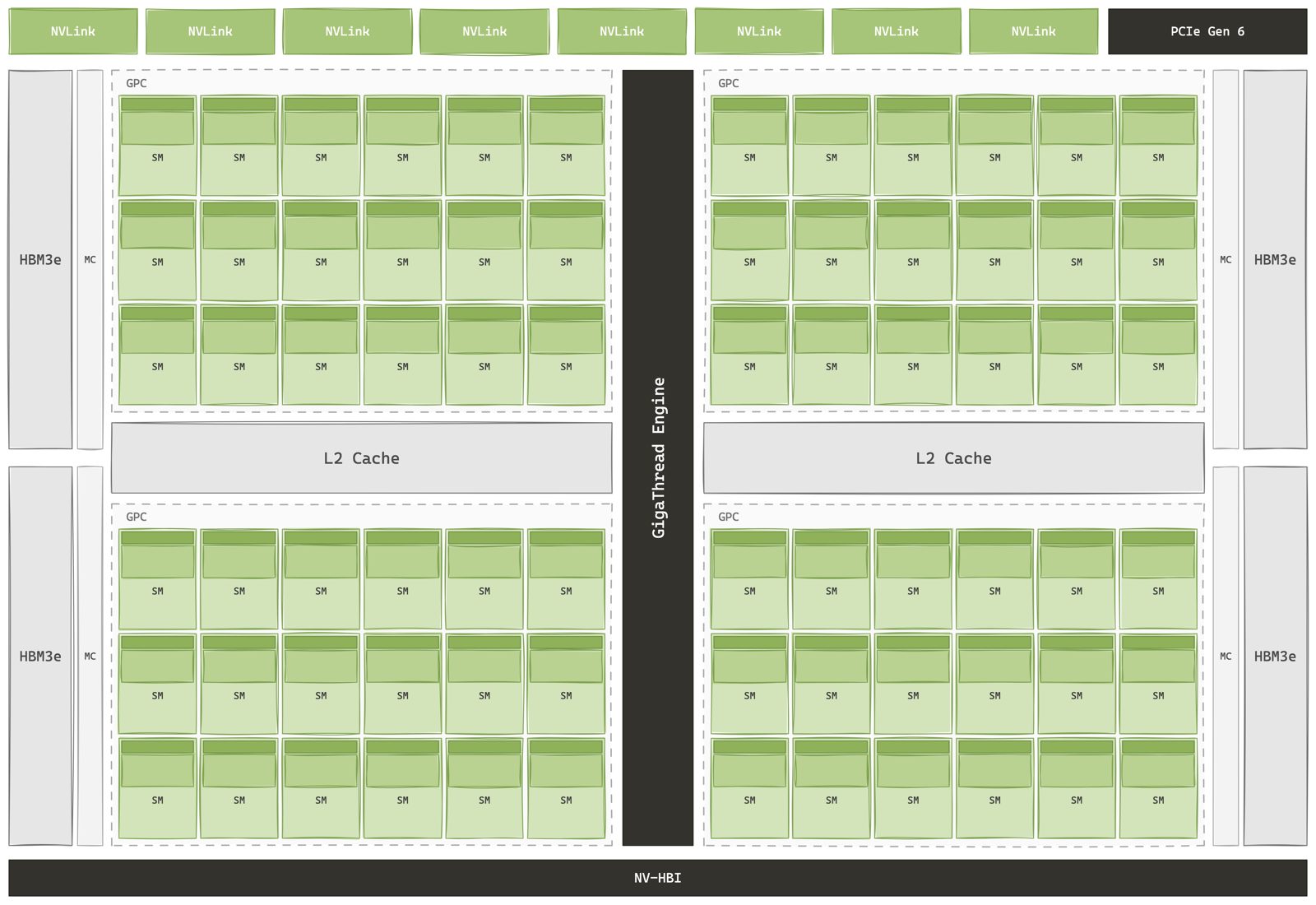

NVIDIA GPU 晶片示意圖

B200 這類 GPU 的示意圖: 中間綠色的小方塊都是一個個運算核心 (SM)，左右兩側是 HBM。圖片來源: Jacob Peake

怎麼做: 一顆 GPU 裡有上百個運算核心 (稱為 SM，H100 有 132 個、B200 有 148 個)，每個核心裡有專門做矩陣乘法的 Tensor Core。GPU 同時跑非常多的執行緒，某一批在等記憶體時，硬體就切換去跑另一批，用「同時有很多工作」來掩蓋等待時間。這跟作業系統在某個執行緒等 I/O 時切去跑別的執行緒是同樣的思路。

近幾代 GPU 還讓矩陣乘法可以「在背景執行」，同時去做 softmax 等其他運算，有點像從同步呼叫改成 async。目前最快的 attention 實作 FlashAttention-3、FlashAttention-4，就是靠這種重疊來提升速度。

部署上的重點: GB200 NVL72 把 72 顆 GPU 放進一個機櫃，彼此可以直接讀寫對方的記憶體，對軟體來說像一個超大的 GPU。大模型切給多顆 GPU 時，只要在這 72 顆以內，溝通就很快；跨機櫃就要走網路，頻寬少一個數量級。

軟體: NVIDIA 最大的優勢在軟體生態。CUDA 從 2007 年到現在，程式設計方式幾乎沒變，上面累積了大量函式庫 (cuBLAS、TensorRT-LLM 等) 和第三方 kernel。原文的觀察是，這些大多數不是 NVIDIA 付錢請人寫的，而是二十年來數百萬開發者累積的。新的模型架構或優化技巧，通常也最先在 NVIDIA 上跑得好。

2. Google TPU: 只專心做矩陣乘法，一切交給編譯器事先排好

TPU 走另一個極端: 不追求通用，只把矩陣乘法做到最有效率。

怎麼做: TPU 的核心是一個 256×256 的「脈動陣列」(systolic array)。運作方式如下:

權重事先放進每個格子，輸入資料從旁邊流過 w₁₁ w₁₂ w₁₃ w₂₁ w₂₂ w₂₃ w₃₁ w₃₂ w₃₃ 輸入資料 從左邊流入 結果往下累加，從底部輸出 每格: 把流過的值 乘上自己的權重， 加到上方傳來的值 ✏️ 小編製圖 (3×3 示意，實際是 256×256)

資料一旦進入陣列，就在格子之間直接傳遞，不用再讀記憶體。為什麼要這麼做? 原文給了一個關鍵數字: 讀寫一次記憶體的耗電，是做一次乘法的 100 到 1000 倍。

另一個特色是「編譯器事先排好一切」。GPU 是執行時由硬體動態決定接下來做什麼；TPU 則是由 XLA 編譯器在編譯時就決定好每一步要算什麼、資料放哪裡、什麼時候搬。好處是晶片不需要放複雜的排程硬體，面積都拿去做運算；壞處是編譯器排錯了，執行時也沒有任何補救機制。

部署上的重點:

  • 矩陣大小最好是 128 或 256 的倍數。原文舉例: 在 256×256 的陣列上算 128×128 的矩陣，75% 的運算單元會閒置

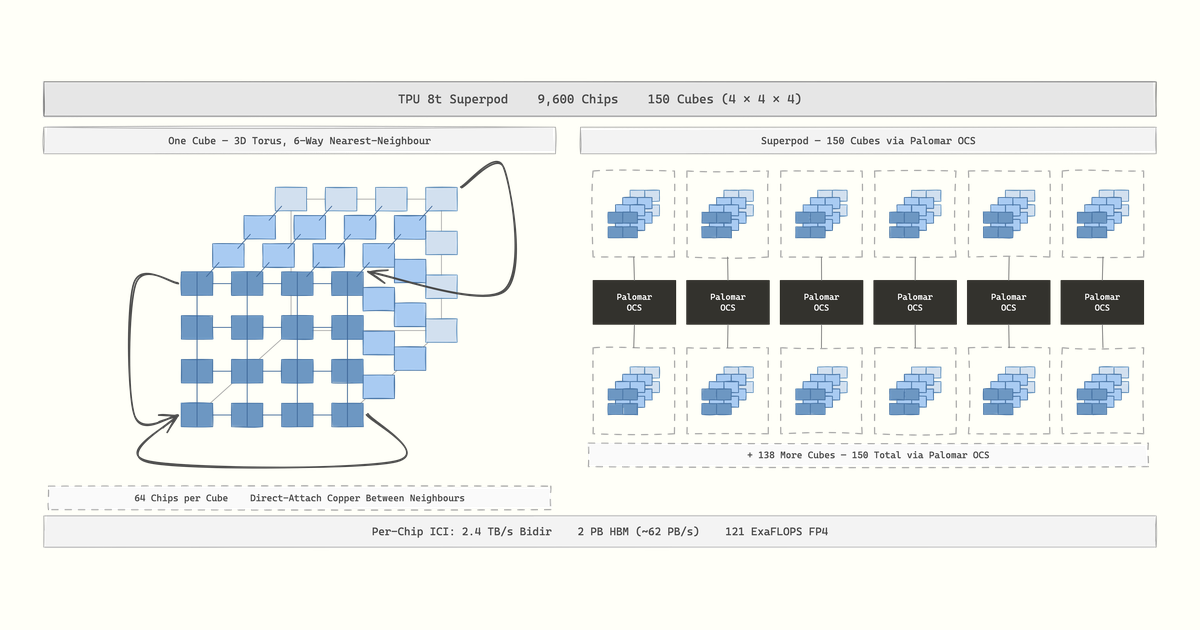

  • TPU 可以串成非常大的規模: Ironwood (TPU v7) 一組可以有 9,216 顆晶片，NVIDIA NVL72 是 72 顆
  • Google 在 2026 年推出推論專用的 TPU 8i，把晶片內記憶體加大到 384 MiB，目的是讓 KV Cache 可以整個放在晶片上。網路拓撲也重新設計，因為 MoE 模型需要每顆晶片跟所有其他晶片交換資料

軟體: 主要用 JAX 寫，PyTorch 支援一直比較弱，Google 在 2026 年 4 月宣布 TorchTPU 來改善。vLLM 在 TPU 上也是把模型統一轉成 JAX 來執行。

3. AMD GPU: 跟 NVIDIA 類似，主打記憶體容量

AMD 的 GPU 跟 NVIDIA 是同一類設計，名詞也大致對得上 (Compute Unit 對應 SM、Matrix Core 對應 Tensor Core、ROCm 對應 CUDA)。差別在於 AMD 把資源集中在記憶體容量和封裝技術。

記憶體容量是 AMD 的強項: HBM 容量從 2021 年起每一代都追平或超過同期 NVIDIA 旗艦，MI300X 192 GB、MI325X 256 GB、MI355X 288 GB。原文舉了一個部署上的例子: 8 顆 MI300X 共有 1.5 TB 記憶體，一個 405B 參數的模型用 FP8 存，可以直接放進一台 8 卡伺服器；同樣的模型放在 8 顆 H100 (共 640 GB) 上就得小心切分。

弱點:

  • 機櫃級的 scale-up 來得晚: 到 MI355X 為止，AMD 的 scale-up 只有一台 8 卡伺服器，沒有對應 NVL72 的方案。2026 下半年的 Helios (72 顆 MI455X) 才補上
  • 軟體還有差距: 原文引用 Phoronix 2026 年 3 月的測試，ROCm 7.2 在 PyTorch、vLLM、SGLang 這些常見工作負載上，比同等級的 CUDA 慢 10–25%。最新的 FlashAttention-4 也還沒有 ROCm 版本
  • 矩陣運算不能在背景執行: NVIDIA 那種「矩陣乘法在背景跑、同時做 softmax」的硬體支援 AMD 沒有跟進，attention 這類 kernel 要靠軟體手動安排

AMD 的軟體策略是走開源和 Triton: PyTorch 的 torch.compile 透過 Triton 產生 kernel，同一份程式碼在 NVIDIA 和 AMD 上都能跑。實際部署也已經有大型案例: 原文提到 OpenAI 在 Azure 的 MI300X 上跑 GPT 推論，Meta 用 MI300X 跑 Llama 推論，vLLM 的 ROCm 測試通過率在 2026 年初從 37% 提升到 93%。

4. Cerebras: 一整片晶圓做成一顆晶片

一般晶片的做法，是在一片晶圓上印出幾十顆晶片再切開，單顆晶片的大小有製程上限 (約 850 mm²)。切開之後，業界再花大量工夫用 HBM、高速線路把晶片接回去，但這些連線的速度遠不如晶片內部。

Cerebras 的做法是不切。WSE-3 是一整片晶圓: 46,225 mm²、90 萬個小核心、44 GB SRAM，完全沒有 HBM。

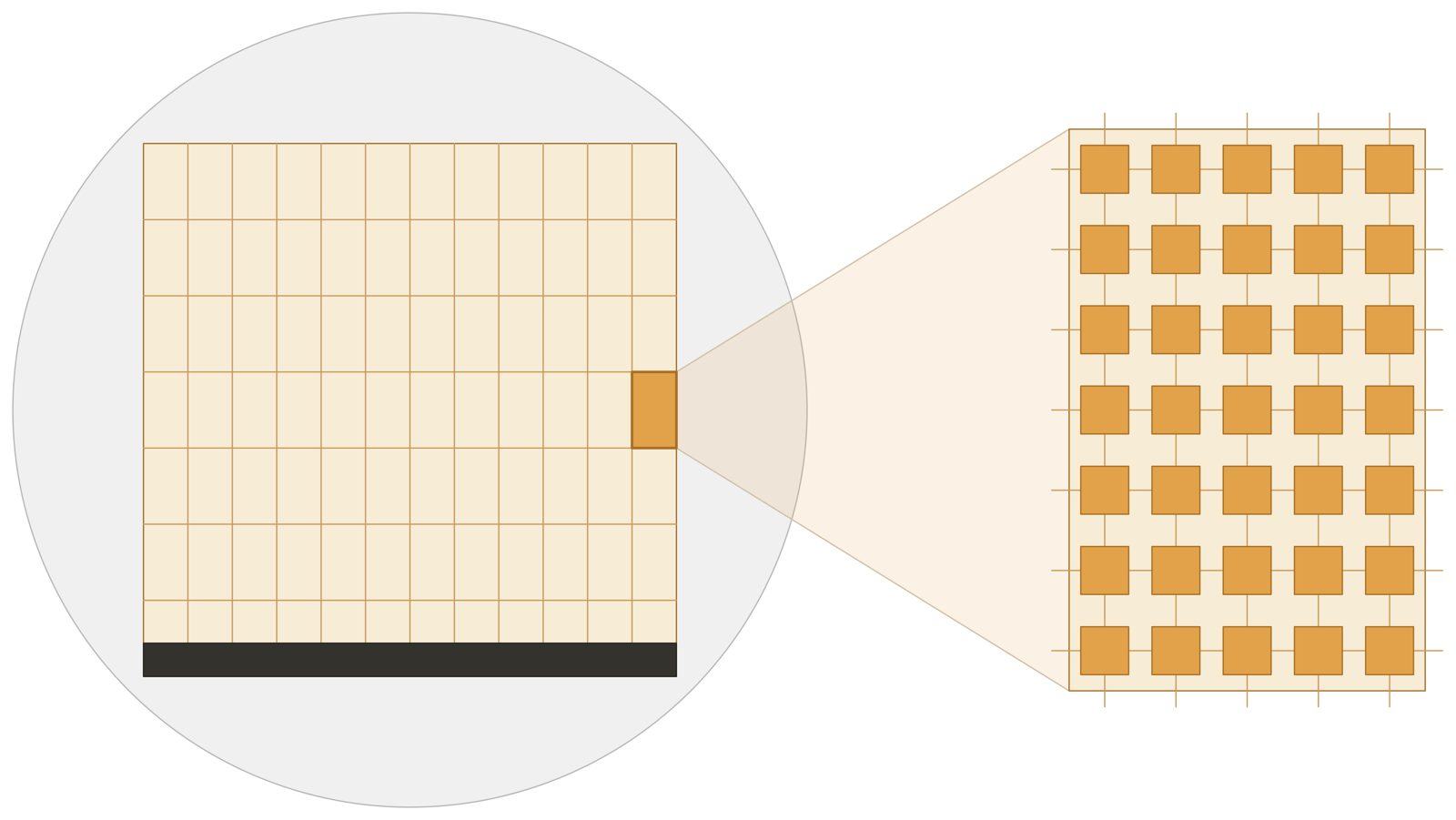

Cerebras 晶圓示意圖

整片晶圓上的晶粒全部連在一起不切開，每個晶粒裡是大量小核心組成的網格。圖片來源: Jacob Peake

為什麼推論特別快: 回想觀念 2，decode 的瓶頸是讀記憶體。WSE-3 的 44 GB 全部是晶片內的 SRAM，總頻寬 21 PB/s，是 B200 HBM 的兩千多倍 (不過這是 90 萬個核心各自頻寬的加總，不能完全直接比較)。原文用「每次運算能分到多少 byte 資料」來比較: WSE 約 1.3 bytes，B200 只有約 0.002。

實測數據也證明了這點: Artificial Analysis 在 2024 年量到 Llama 3.1 70B 每秒 446 個 token、8B 每秒 1,850 個 token，2025 年 Llama 4 Maverick 每秒 2,522 個 token。對照前面小編粗估的單顆 B200 單一使用者約每秒 57 個 token，差距很明顯。原文也提到 OpenAI 在 2026 年 1 月簽下 750 MW 的 Cerebras 算力合約。

代價:

  • 44 GB 放不下大模型: Llama 70B 至少要 4 台 CS-3 系統，更大的模型要更多台
  • 價格較高: 原文整理的數據是 API 每 token 價格大約是 GPU 供應商的 3–5 倍
  • 上下文長度受限: KV Cache 跟權重共用同一份 SRAM，API 上限是 131K token
  • 沒有低精度格式: 浮點運算只到 16-bit，沒有 FP8、FP4，無法靠量化減少需要的系統數量
  • 軟體彈性低: 只支援靜態運算圖，PyTorch 流程裡使用者不能自己寫 kernel，遇到不支援的運算要靠 Cerebras 工程師處理

5. AWS Trainium: 參考 TPU 的設計，只在 AWS 上提供

Trainium 由 AWS 旗下的 Annapurna Labs 設計。原文的定位是「快速跟進者」: 核心設計參考 TPU 已經驗證過的做法 (128×128 脈動陣列、編譯器事先排程)，甚至共用 Google 開源的 XLA 編譯器。

商業邏輯不同: Trainium 只在 AWS 雲端上提供，只需要在 AWS 內部提供比 NVIDIA 更好的性價比。AWS 宣稱 Trainium2 比 Hopper 等級的 GPU 執行個體性價比好 30–40% (這是 AWS 自己的數字，比較對象是上一代 NVIDIA)。最大的客戶是 Anthropic: Project Rainier 約 50 萬顆 Trainium2，到 2026 年初 Claude 已經跑在超過 100 萬顆 Trainium 晶片上。

部署上要注意的:

  • 看規格要小心: Trainium3 支援 FP4，但 FP4 資料會先轉成 FP8 再計算，所以只省記憶體和頻寬，計算速度跟 FP8 一樣
  • 移植到 Trainium 的模型只能在 AWS 上跑，沒有其他廠商可以替換
  • 軟體生態還年輕。原文指出，連 Anthropic 都是自己用 NKI (Trainium 的 kernel 語言) 寫底層 kernel，並跟 Annapurna 團隊密切合作

6. Groq LPU: 每個步驟都在編譯時排好的推論晶片

Groq 的創辦人 Jonathan Ross 當年在 Google 發起了 TPU 專案。LPU 把 TPU「讓編譯器排程」的想法做到最徹底: 晶片上沒有 cache、沒有任何動態排程的硬體，編譯器事先決定每個資料在哪個時脈週期出現在哪裡，連多顆晶片之間的資料傳輸也排好。所以執行前就能精確知道要花多少時間。

記憶體只有 SRAM，而且很小: 每顆晶片只有 230 MB SRAM，沒有 HBM。一個 FP16 的 Llama-2 70B 有 140 GB，要分散在約 576 顆晶片上才放得下。需要多少晶片是由「放不放得下權重」決定，不是由算力決定。

取捨: 跟 Cerebras 一樣，LPU 擅長的是「單一使用者的產生速度」，也就是 batch size 1 的情境，這正好是 GPU 最弱的地方。但原文引用 SemiAnalysis 的分析: 一旦開始做 batching 追求總吞吐量，每塊錢能處理的 token 數大約只有 GPU 的十分之一。

後續發展: 2025 年 12 月 NVIDIA 取得 Groq 的技術授權，並延攬了 Ross 和大部分團隊。2026 年 GTC 推出 NVIDIA Groq 3 LPU，跟 NVIDIA 的 GPU 機櫃搭配使用: GPU 負責 attention，LPU 負責 FFN 和 MoE 層。

整體比較

把六種晶片放在一起，可以從「通用」排到「專用」:

NVIDIA / AMD GPU
執行時由硬體排程
權重放 HBM
什麼都能跑，軟體生態最成熟
TPU / Trainium
編譯時事先排程
權重放 HBM
只在自家雲端提供
Cerebras
一整片晶圓
權重全放 SRAM
單一使用者速度快、價格高
Groq LPU
連晶片間傳輸都事先排程
權重全放 SRAM
單一使用者速度快、價格高

✏️ 小編製圖

單顆晶片的記憶體和算力差異很大 (記憶體數字取自原文比較表，算力以各家官方規格為準，都是不含稀疏運算的密集算力):

晶片記憶體容量記憶體頻寬FP16 算力FP8 算力
NVIDIA B200192 GB HBM8 TB/s2.25 PFLOPS4.5 PFLOPS
Google Ironwood (TPU v7)192 GB HBM7.4 TB/s2.3 PFLOPS4.6 PFLOPS
AMD MI355X288 GB HBM8 TB/s2.5 PFLOPS5 PFLOPS
AWS Trainium296 GB HBM2.9 TB/s0.67 PFLOPS1.3 PFLOPS
Cerebras WSE-344 GB SRAM21 PB/s (晶圓內加總)約 15.8 PFLOPS*不支援
Groq 第一代 LPU230 MB SRAM80 TB/s (晶片內加總)0.188 PFLOPS不支援

* Cerebras 官方只公布含稀疏運算的 125 PFLOPS，這是原文用核心數 × 每核心運算寬度 × 時脈推算的密集算力。原文表格的 MI355X FP8 寫 10 PFLOPS，那是含稀疏運算的數字，AMD 官方的密集 FP8 是 5 PFLOPS，本表以官方為準。

可以看到兩種路線: 用 HBM 的晶片容量大、頻寬相對低，一顆就放得下大模型；只用 SRAM 的晶片頻寬極高、容量很小，要很多顆才放得下一個模型。

算力欄位有幾個值得注意的地方。第一，B200、Ironwood、MI355X 的算力非常接近 (FP8 都在 4.5 到 5 PFLOPS 之間)，原文的看法是單顆晶片的算力競賽已經差不多，各家真正拉開差距的是多顆晶片怎麼串接，以及軟體生態。第二，用 FP16 比較的話，Cerebras 的算力最高 (畢竟是一整片晶圓)，但它和 Groq 不支援 FP8，賣點也不在算力，而在記憶體頻寬。第三，同一顆晶片的 FP8 算力大約是 FP16 的 2 倍: 位元數減半，同樣的晶片面積可以多做一倍運算。這也是量化除了減少要讀的資料量之外，還能提升算力的原因。

延伸: AI 公司開始自己做晶片

原文沒有談到的一個趨勢是，OpenAI 和 Anthropic 這些模型公司也開始自己設計晶片了。

OpenAI Jalapeño: 用 HBM 做到接近 SRAM 晶片的速度

OpenAI 在 2026 年 6 月發表第一顆自研推論晶片 Jalapeño，跟 Broadcom 合作開發，預計 2026 年底開始部署 (出處: OpenAI)。規格是 216 GiB HBM4、15.4 TB/s 頻寬、700 W，單看數字並不突出，但 8 月在 Hot Chips 2026 公開的設計思路，正好呼應本文的幾個觀念:

頻寬夠，但用不到: OpenAI 算過，128 顆 Jalapeño 的 HBM 總頻寬超過 1 PB/s，只看頻寬的話，每位使用者每秒應該能產生 1,000 到 2,000 個 token，但實際系統遠低於此，因為運算單元有很多時間在等資料傳遞。所以 Jalapeño 把晶片切成 64 個核心區塊，每塊配一份自己的 HBM，常用資料就在旁邊 (出處: ServeTheHome、Tom’s Hardware)。OpenAI 表示 GPT-OSS 因此能做到每位使用者每秒接近 1,500 個 token，「這以前是 SRAM 晶片的領域」(出處: Tae Kim 的演講整理)。也就是說，速度快不一定要像 Cerebras、Groq 一樣只用 SRAM。

一顆晶片處理整個請求: prefill、speculative decoding 的草稿、大模型驗證三個階段的瓶頸各不相同。OpenAI 沒有像 NVIDIA 搭配 Groq LPU 那樣分給不同晶片，而是用一顆晶片全包，好處是 KV Cache 不用在晶片之間搬來搬去 (出處: ServeTheHome)。

效能數字要看前提: OpenAI 宣稱比 NVIDIA GB200、GB300 每瓩吞吐量好 1.5 到 1.9 倍，但沒有跟新一代 Rubin 比，功耗用官方標示上限換算，而且是 OpenAI 自己公布的數字 (出處: Tom’s Hardware)。

Anthropic: 正在組團隊

Anthropic 在 2026 年 8 月證實正在組自研晶片團隊，說法是要「一起設計硬體和模型」，讓 Claude 跑得更快更有效率，同時會繼續採用多家廠商的晶片。目前還沒有公開任何架構資訊 (出處: Business Insider)。

多平台的代價

不管有沒有自研晶片，兩家公司都同時用好幾種晶片。Claude 跑在 Trainium、NVIDIA GPU、TPU 三種平台上；OpenAI 除了 NVIDIA，也用 AMD MI300X 跑推論、用 Cerebras 提供高速推論，另外還簽了 AMD MI450 和 2 GW Trainium 的算力合約 (出處: OpenAI、Amazon)。好處是能取得足夠的算力，代價是開發難度增加: 每種平台要各自最佳化，還要確保使用者不管被分到哪個平台，回答品質都一樣。

Anthropic 公開過一個實際案例。2025 年 8 月起，陸續有使用者反映 Claude 的回答品質時好時壞。Anthropic 調查後在 9 月發表〈事後檢討〉，說明品質下降是三個基礎設施 bug 同時發生造成的，並特別澄清從來不會因為需求量或伺服器負載而降低模型品質。三個 bug 裡有兩個只發生在 TPU 上，其中一個是這樣: 模型用 bf16 算 token 機率，但 TPU 的 XLA 編譯器會自動把部分運算改用 fp32，導致不同運算對「哪個 token 機率最高」判斷不一致，最可能的 token 偶爾會被漏掉。這種問題只出現在特定平台上，很難察覺。OpenAI 沒有公開類似的案例，但只要同時維護多種晶片，就得面對同樣的驗證成本。自研晶片上線之後，要維護的平台又多一種。

對軟體工程師的意義

以下是小編延伸整理的，原文沒有直接寫:

1️⃣ 推論慢的時候，先想是不是卡在記憶體。Decode 階段幾乎都受限於記憶體，有效的優化都是在「少讀一點資料」或「讀一次資料做更多事」: 量化、batching、speculative decoding、縮小 KV Cache。

2️⃣ 「速度快」和「價格便宜」的推論服務，背後是不同的硬體取捨。Cerebras、Groq 單一使用者的速度最快，但成本高、上下文長度也有限制；GPU 靠大 batch 提高總吞吐量，單一使用者比較慢但便宜。選 API 供應商時，可以看應用是在乎延遲 (即時語音、互動式 coding agent) 還是在乎成本 (批次處理大量文件)。

3️⃣ 自己部署模型時，先算記憶體放不放得下。模型權重加上 KV Cache 能不能放進一台伺服器，決定了要不要跨伺服器切分。這也是 AMD 主打記憶體容量的原因。

4️⃣ 想保留換硬體的彈性，就不要直接寫 CUDA。用 PyTorch + torch.compile 或 JAX 這類中間層，比較容易在 NVIDIA、AMD、TPU 之間移植。不過最新的優化技巧通常還是先出現在 NVIDIA 上，而且換平台後要重新驗證輸出，前面「多平台的代價」的例子就說明了程式碼能跑不代表結果一樣。

結語

這篇文章最值得帶走的觀念是: 每一種 AI 晶片，都是對同一個問題 (資料搬得不夠快) 的不同解法。NVIDIA 用大量執行緒和背景執行來掩蓋等待時間，TPU 和 Trainium 讓資料在陣列裡重複使用、由編譯器事先排好，AMD 用更大的記憶體容量，Cerebras 和 Groq 乾脆把權重全部放進晶片內的 SRAM。

每種做法都有代價，沒有一種在所有情境都最好。NVIDIA 把 Groq 的技術拿來搭配自家 GPU，讓 GPU 算 attention、LPU 算 FFN，也說明未來的推論系統可能會混用不同架構，依工作類型分配給最適合的硬體。

原文還有很多本文略過的硬體細節 (各代晶片演進、晶片內部結構、網路架構)，有興趣深入的話很值得讀完。
